XHJ-II柱面痕迹自动展开仪
用途:

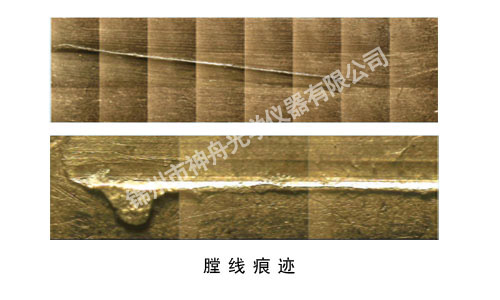

本仪器是新型光机电一体化的公安司法机关的痕迹鉴定工具。可对各种弹头、 标记、钞票、指纹、印鉴 、织物纤维和生物等痕迹进行采集、观察。尤其能对弹头、弹壳等圆柱体进行平面展开。是对各种弹头、弹壳痕迹创建数据库的理想工具。
性能：
采用显微镜与高清晰度的彩色CCD摄像头、主控机等配套使用（随机带有柱面痕迹自动展开系统）。采用电子控制系统与光学成像系统相结合，可对物证进行采集、存储等操作。
XHJ-Ⅱ光学技术参数:
目视
放大
倍数 目镜 10x
物镜 4.5x 0.6x
变倍系统 2x 1x 1/2x 2x 1x 1/2x
总倍数 90x 45x 22.5x 12x 6x 3x
物方视场Φ（mm） 2.2 4.4 8.8 16.66 33.33 66.66
数值孔径 0.25 0.125 0.0625 0.033 0.0167 0.0083
工作距离（mm） 31.6 99.1
载物台技术参数:
前后移动范围:20mm
左右移动范围:20mm
旋转范围:360°
升降范围:150mm
光照明技术参数:
双束光纤冷光源照明:12V 100W
同轴光照明(选配)
